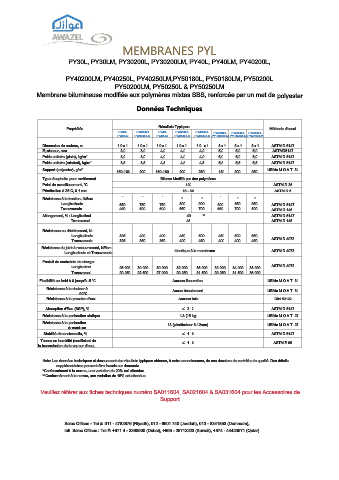

MEMBRANES PYL

PY30L, PY30LM, PY30200L, PY30200LM, PY40L, PY40LM, PY40200L,

PY40200LM, PY40250L, PY40250LM,PY50180L, PY50180LM, PY50200L
PY50200LM, PY50250L & PY50250LM
Membrane bitumineuse modifiée aux polymères mixtes SBS, renforcée par un mat de polyester

Données Techniques

Résultats Typiques
Propriétés PY30L PY30200L PY40L PY40200L PY40250L Méthode d'essai
PY50200L PY50250L
PY50180L
PY30LM PY30200LM PY40LM PY40200LM PY40250LM PY 50180LM PY 50200LM PY50250LM
Dimension de rouleau, m 1 0 x 1 1 0 x 1 1 0 x 1 1 0 x 1 1 0 x 1 8 x 1 8 x 1 8 x 1 ASTM D 5147
Épaisseur, mm 3,0 3,0 4,0 4,0 4,0 5,0 5,0 5,0 ASTMD5147
Poids unitaire (plain), kg/m 3,0 3,0 4,0 4,0 4,0 5,0 5,0 5,0 ASTM D 5147
2
Poids unitaire (minéral), kg/m 3,5 3,5 4,5 4,5 4,5 5,5 5,5 5,5 ASTM D 5147
2
Support (polyester), g/m 150-160 200 160-180 200 250 180 200 250 UEAtc M.O.A.T. 31
2
Type d’asphalte pour revêtement Bitume Modifié par des polymères
Point de ramollissement, °C 120 ASTM D 36
Pénétration à 25 C, 0.1 mm 15 - 30 ASTM D 5
* * * *
Résistance à la traction, N/5cm * * * *
Longitudinale 650 750 750 800 900 800 850 950 ASTM D 5147
Transversale 450 500 600 650 700 650 700 800 ASTM D 146
Allongement, % : Longitudinal 40 ** ASTM D 5147
Transversal 45 ASTM D 146
Résistance au déchirement, N:
Longitudinale 325 400 400 450 500 450 500 550
Transversale 325 350 350 400 450 400 400 450 ASTM D 4073
Résistance du joint à recouvrement, N/5cm Identique à la membrane ASTM D 4073
Longitudinale et Transversale

Produit de contrainte de charge:
Longitudinal 26.000 30.000 30.000 32.000 36.000 32.000 34.000 38.000 ASTM D 4073
Transversal 20.250 22.500 27.000 29.250 31.500 29.250 31.500 36.000
Flexibilité au froid à 0 jusqu'à -5 °C Aucune fissuration UEAtc M.O.A.T. 31
Résistance à la chaleur à Aucun écoulement UEAtc M.O.A.T. 31
90°C
Résistance à la pression d'eau Aucune fuite DIN 52123

Absorption d'Eau (BSP), % ≤ 3 . 2 ASTM D 5147
Résistance à la perforation statique L3 (15 kg) UEAtc M.O.A.T. 27
Résistance à la perforation 13 (pénétrateur 8-12mm) UEAtc M.O.A.T. 27
dynamique
Stabilité dimensionnelle, % ≤ 1 . 0 ASTM D 5147
Teneur en humidité (coefficient de ≤ 1 . 0 ASTM E 96
la transmission de la vapeur d'eau),
%

Note: Les données techniques ci-dessus sont des résultats typiques obtenus, à notre connaissance, de nos dossiers de contrôle de qualité. Des détails
supplémentaires peuvent être fournis sur demande.
*Conformément à la norme, une variation de 20% est attendue.
**Conformément à la norme, une variation de 15% est attendue.

Veuillez référer aux fiches techniques numéro SA011604, SA021604 & SA031604 pour les Accessoires de
Support
