Page 21 - FR_CATALOGUE AWAZEL
P. 21

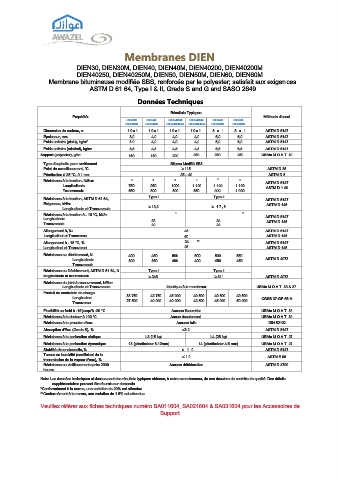

Membranes DIEN
DIEN30, DIEN30M, DIEN40, DIEN40M, DIEN40200, DIEN40200M
DIEN40250, DIEN40250M, DIEN50, DIEN50M, DIEN60, DIEN60M
Membrane bitumineuse modifiée SBS, renforcée par le polyester; satisfait aux exigences
ASTM D 61 64, Type I & II, Grade S and G and SASO 2649
Données Techniques
Résultats Typiques
Propriétés DIEN30 DIEN40 DIEN40200 DIEN40250 DIEN50 DIEN60 Méthode d'essai
DIEN30M DIEN40M DIEN40200M DIEN40250M DIEN50M DIEN60M
Dimension de rouleau, m 1 0 x 1 1 0 x 1 1 0 x 1 1 0 x 1 8 x 1 8 x 1 ASTM D 5147
Épaisseur, mm 3,0 4,0 4,0 4,0 5,0 6,0 ASTM D 5147
Poids unitaire (plain), kg/m 3.0 4,0 4,0 4,0 5,0 6,0 ASTM D 5147
2
Poids unitaire (minéral), kg/m 3,5 4,5 4,5 4,5 5,5 6,5 ASTM D 5147
2
. Support (polyester), g/m 160 180 200 250 250 250 UEAtc M.O.A.T. 30
2
Type d’asphalte pour revêtement Bitume Modifié SBS
Point de ramollissement, °C ≥ 115 ASTM D 36
Pénétration à 25 °C, 0.1 mm 25 – 40 ASTM D 5
Résistance à la traction, N/5cm * * * * * *
Longitudinale 750 950 1000 1.100 1.100 1.100 ASTM D 5147
ASTM D 1 46
Transversale 550 800 800 850 900 1.000
Résistance à la traction, ASTM D 61 64, Type I Type II ASTM D 5147
Exigences, kN/m ASTM D 146
Longitudinale et Transversale ≥ 12,3 ≥ 1 7 , 5
Résistance à la traction à - 18 °C, kN/m * *
Longitudinale 22 24 ASTM D 5147
ASTM D 146
Transversale 20 22
Allongement à, %: 45 ASTM D 5147
Longitudinal et Transversal 50 ASTM D 146
Allongement à - 18 °C, % 24 ** ASTM D 5147
Longitudinal et Transversal 26 ASTM D 146
Résistance au déchirement, N: 400 450 500 500 500 550
Longitudinale 300 350 400 400 450 450 ASTM D 4073
Transversale
Résistance au Déchirement, ASTM D 61 64, N Type I Type II
longitudinale et transversale ≥ 246 ≥ 311 ASTM D 4073
Résistance du joint à recouvrement, N/5cm
Longitudinale et Transversale Identique à la membrane UEAtc M.O.A.T. 30 & 27
Produit de contrainte de charge:
Longitudinal 33.750 42.750 45.000 49.500 49.500 49.500 CGSB 37-GP 56 M
42.500
45.000
50.000
27.500
40.000
40.000
Transversal
Flexibilité au froid à -15 jusqu'à -20 °C Aucune fissuration UEAtc M.O.A.T. 30
Résistance à la chaleur à 100 °C Aucun écoulement UEAtc M.O.A.T. 30
Résistance à la pression d'eau Aucune fuite DIN 52123
Absorption d'Eau (Grade S), % ≤3.2 ASTM D 5147
Résistance à la perforation statique L3 (15 kg) L4 (25 kg) UEAtc M.O.A.T. 27
Résistance à la perforation dynamique 13 (pénétrateur 8-12mm) 14 (pénétrateur 4-6 mm) UEAtc M.O.A.T. 27
Stabilité dimensionnelle, % ≤ 1 . 0 ASTM D 5147
Teneur en humidité (coefficient de la ≤ 1.0 ASTM E 96
transmission de la vapeur d'eau), %
Résistance au vieillissement après 2000 Aucune détérioration ASTM D 4799
heures
Note: Les données techniques ci-dessus sont des résultats typiques obtenus, à notre connaissance, de nos dossiers de contrôle de qualité. Des détails
supplémentaires peuvent être fournis sur demande.
*Conformément à la norme, une variation de 20% est attendue.
**Conformément à la norme, une variation de 1 5% est attendue.
Veuillez référer aux fiches techniques numéro SA011604, SA021604 & SA031604 pour les Accessoires de
Support
