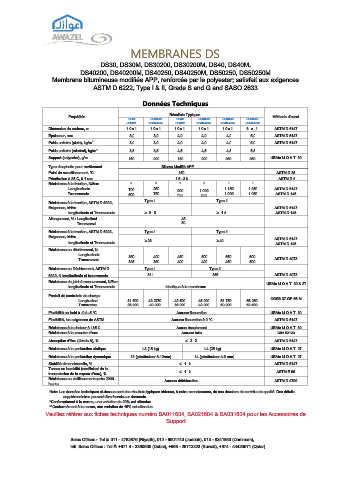

MEMBRANES DS

DS30, DS30M, DS30200, DS30200M, DS40, DS40M,
DS40200, DS40200M, DS40250, DS40250M, DS50250, DS50250M
Membrane bitumineuse modifiée APP, renforcée par le polyester; satisfait aux exigences
ASTM D 6222, Type I & II, Grade S and G and SASO 2633

Données Techniques

Propriétés DS30 DS30200 Résultats Typiques DS40250 DS50250 Méthode d'essai
DS40
DS40200
DS30M DS30200M DS40M DS40200M DS40250M DS50250M
Dimension de rouleau, m 1 0 x 1 1 0 x 1 1 0 x 1 1 0 x 1 1 0 x 1 8 x 1 ASTM D 5147
Épaisseur, mm 3,0 3,0 4,0 4,0 4,0 5,0 ASTM D 5147
Poids unitaire (plain), kg/m 3,0 3,0 4,0 4,0 4,0 5,0 ASTM D 5147
2

Poids unitaire (minéral), kg/m 3,5 3,5 4,5 4,5 4,5 5,5
2
Support (polyester), g/m 160 200 180 200 250 250 UEAtc M.O.A.T. 30
Type d’asphalte pour revêtement Bitume Modifié APP
Point de ramollissement, °C 150 ASTM D 36
Pénétration à 25 C, 0.1 mm 1 5 - 3 0 ASTM D 5
Résistance à la traction, N/5cm * * * * * *
Longitudinale 700 950 900 1.000 1.150 1.250 ASTM D 5147
Transversale 500 750 700 800 1.000 1.050 ASTM D 146
Type I Type II
Résistance à la traction, ASTM D 6222,
Exigences, kN/m ASTM D 5147
longitudinale et Transversale ≥ 8 . 8 ≥ 1 4 ASTM D 146
Allongement, % : Longitudinal 45
Transversal 50
Résistance à la traction, ASTM D 6222, Type I Type II
Exigences, kN/m
longitudinale et Transversale ≥ 23 ≥ 40 ASTM D 5147
ASTM D 146
Résistance au déchirement, N:
Longitudinale 350 400 450 500 550 600
Transversale 325 350 400 400 450 500 ASTM D 4073

Résistance au Déchirement, ASTM D Type I Type II
6222, N longitudinale et transversale 311 356 ASTM D 4073
Résistance du joint à recouvrement, N/5cm UEAtc M.O.A.T. 30 & 27
longitudinale et Transversale Identique à la membrane
Produit de contrainte de charge:
Longitudinal 31.500 42.2750 42.500 45.000 51.750 56.250 CGSB 37-GP 56 M
Transversal 25.000 40.000 35.000 42.000 50.000 52.500
Flexibilité au froid à -0 à -5 °C Aucune fissuration UEAtc M.O.A.T. 30
Flexibilité, les exigences de ASTM Aucune fissuration à 0 °C ASTM D 5147
Résistance à la chaleur à 135 C Aucun écoulement UEAtc M.O.A.T. 30
Résistance à la pression d'eau Aucune fuite DIN 52123
Absorption d'Eau (Grade S), % ≤ 3 . 2 ASTM D 5147
Résistance à la perforation statique L3 (15 kg) L4 (25 kg) UEAtc M.O.A.T. 27
Résistance à la perforation dynamique 13 (pénétrateur 8-12mm) 14 (pénétrateur 4-6 mm) UEAtc M.O.A.T. 27
Stabilité dimensionnelle, % ≤ 1 . 0 ASTM D 5147
Teneur en humidité (coefficient de la ≤ 1 . 0 ASTM E 96
transmission de la vapeur d'eau), %
Résistance au vieillissement après 2000 Aucune détérioration ASTM D 4799
heures

Note: Les données techniques ci-dessus sont des résultats typiques obtenus, à notre connaissance, de nos dossiers de contrôle de qualité. Des détails
supplémentaires peuvent être fournis sur demande.
*Conformément à la norme, une variation de 20% est attendue.
**Conformément à la norme, une variation de 15% est attendue.
Veuillez référer aux fiches techniques numéro SA011604, SA021604 & SA031604 pour les Accessoires de
Support
