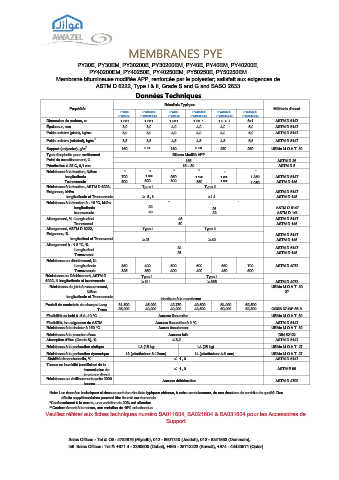

Page 13 - FR_CATALOGUE AWAZEL
P. 13

MEMBRANES PYE

                               PY30E, PY30EM, PY30200E, PY30200EM, PY40E, PY40EM, PY40200E,
                                   PY40200EM, PY40250E, PY40250EM, PY50250E, PY50250EM
                      Membrane bitumineuse modifiée APP, renforcée par le polyester; satisfait aux exigences de
                                      ASTM D 6222, Type I & II, Grade S and G and SASO 2633
                                                     Données Techniques
                                                                Résultats Typiques
                           Propriétés          PY30E   PY30200E   PY40E   PY40200E   PY40250E   PY50250E   Méthode d'essai
                                              PY30EM   PY30200EM   PY40EM   PY40200EM   PY40250EM   PY50250EM
                   Dimension de rouleau, m     1 0 x 1    1 0 x 1    1 0 x 1    1 0 x   1    1 0   x   1    8x1   ASTM D 5147
                   Épaisseur, mm                3,0      3,0      4,0       4,0      4,0        5,0       ASTM D 5147
                   Poids unitaire (plain), kg/m    3,0   3,0      4,0       4,0      4,0        5,0       ASTM D 5147
                                   2
                   Poids unitaire (minéral), kg/m    3,5   3,5    4,5       4,5      4,5        5,5       ASTM D 5147
                                     2
                   Support (polyester), g/m    160      2 0 0     180       2 0 0    250       250      UEAtc M.O.A.T. 30
                                 2
                   Type d’asphalte pour revêtement                 Bitume Modifié APP
                   Point de ramollissement, C                           155                                ASTM D 36
                   Pénétration à 25 C, 0,1 mm                          15 – 30                             ASTM D 5
                   Résistance à la traction, N/5cm   *    *        *         *        *           *
                          longitudinale        700      1.000     950      1.100     1.200       1.250    ASTM D 5147
                                     Transversale   500   800     800       850      1.000       1.050    ASTM D 146
                   Résistance à la traction, ASTM D 6222,   Type I             Type II
                   Exigences, kN/m                                                                        ASTM D 5147
                          longitudinale et Transversale   ≥   8 , 8             ≥ 1 4                     ASTM D 146
                   Résistance à la traction à - 18 °C, kN/m      *                          *
                             longitudinale               22                       26                      ASTM D 5147
                             transversale                20                       22                      ASTM D 146
                   Allongement, % : Longitudinal                     45                                   ASTM D 5147
                             Transversal                             50                                   ASTM D 146
                   Allongement, ASTM D 6222,           Type I                  Type II
                   Exigences, %                                                                           ASTM D 5147
                            longitudinal et Transversal   ≥ 23                   ≥ 40                     ASTM D 146
                   Allongement à - 1 8 °C, %                         24
                             Longitudinal                            26                                   ASTM D 5147
                                                                                                          ASTM D 146
                             Transversal
                   Résistance au déchirement, N:
                             Longitudinale     350      400       500       600      650       700        ASTM D 4073
                             Transversale      325      350       400       400      450       500
                  Résistance au Déchirement, ASTM D    Type I                  Type II
                  6222, N longitudinale et transversale   ≥ 311                 ≥ 356                     ASTM D 4073
                    Résistance du joint à recouvrement,                                                 UEAtc M.O.A.T. 30
                                  N/5cm                                                                       27
                          longitudinale et Transversale       Identique à la membrane
                  Produit de contrainte de charge: Long.   31,500   45,000   42,750   49,500   54,000   62,500
                                                                     Trans.   25,000   40,000   40,000   42,500   50,000   52,500   CGSB 37-GP 56 M
                   Flexibilité au froid à -5 à -10 °C         Aucune fissuration                        UEAtc M.O.A.T. 30
                   Flexibilité, les exigences de ASTM       Aucune fissuration à 0 °C                     ASTM D 5147
                   Résistance à la chaleur à 150  C          Aucun écoulement                           UEAtc M.O.A.T. 30
                                      U
                   Résistance à la pression d'eau                Aucune fuite                              DIN 52123
                   Absorption d'Eau (Grade S), %                   ≤ 3,2                                  ASTM D 5147
                   Résistance à la perforation statique   L3 (15 kg)        L4 (25 kg)                  UEAtc M.O.A.T. 27
                   Résistance à la perforation dynamique   13 (pénétrateur 8-12mm)   14 (pénétrateur 4-6 mm)   UEAtc M.O.A.T. 27
                   Stabilité dimensionnelle, %                      ≤   1 , 0                             ASTM D 5147
                   Teneur en humidité (coefficient de la
                                 transmission de                    ≤   1 , 0                              ASTM E 96
                                 la vapeur d'eau),
                                 %
                   Résistance au vieillissement après 2000     Aucune détérioration                       ASTM D 4799
                                 heures


                    Note: Les données techniques ci-dessus sont des résultats typiques obtenus, à notre connaissance, de nos dossiers de contrôle de qualité. Des
                        détails supplémentaires peuvent être fournis sur demande.
                    *Conformément à la norme, une variation de 20% est attendue.
                    **Conformément à la norme, une variation de 15% est attendue.
                  Veuillez référer aux fiches techniques numéro SA011604, SA021604 & SA031604 pour les Accessoires de
                                                                Support
